Impressions 3D
Comment imprimer des molécules et des orbitales atomiques/moléculaires à l'aide d'une imrprimante 3D ?
Mots clés : OrbiMol, 3D, fichiers mol et x3d.
Impressions 3D à partir d’OrbiMol v4.1

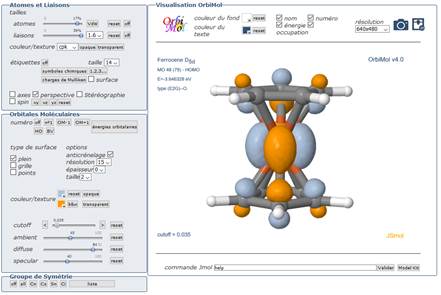

Charger la
molécule que vous voulez imprimer en 3D avec ou sans l’orbitale.
IMPORTANT : Choisir la taille des atomes et
des liaisons pour que tous les « objets » soient connectés.
L’isosurface doit être en mode "plein".
Cliquer sur
l’icône
pour sauvegarder les fichiers qui
vont servir pour l’impression : orbimol_model.mol pour le système moléculaire et orbimol_model.wrl pour l’isosurface de l’OM. Les
fichiers peuvent être renommés, mais en gardant l’extension intacte.
Dans un
navigateur, charger le site web http://3dprint.nih.gov. Créez un compte ou identifiez-vous.
Dans le menu CREATE, choisir SMALL
MOLECULES. Dans GENERAL
INFORMATION, donner un titre à votre projet, dans UPLOAD YOUR FILE(S) choisissez le fichier
aorbimol_model.mol créé par OrbiMol et dans LICENSING AND TERMS cocher « Terms and
Conditions ». Cliquer sur SUBMIT.
Dès que vous
recevez le mail vous notifiant la création de votre modèle, cliquer sur REMIX
IT.

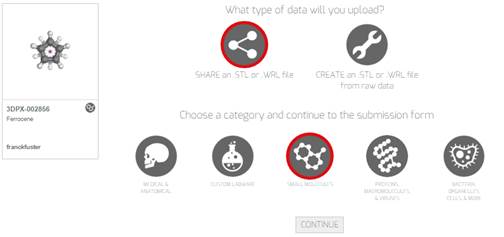

Choisir
SHARE et SMALL MOLECULES puis CONTINUE.
Dans le menu CREATE, choisir SMALL
MOLECULES. Dans GENERAL
INFORMATION, donner un
titre à votre projet, dans UPLOAD YOUR FILE(S) puis 3D Model File choisissez le fichier
orbimol_model.wrl et dans LICENSING AND TERMS cocher « Terms and
Conditions ». Cliquer sur SUBMIT.

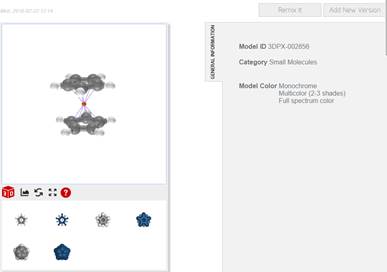

Dès que vous
recevez le mail vous notifiant la création de votre modèle, cliquer sur le
lien.

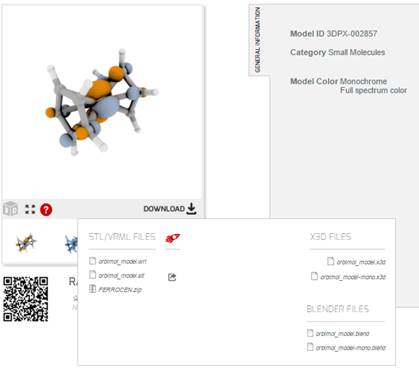

Maintenant, le
système moléculaire et l’isosurface en couleur apparaissent. Dans DOWNLOAD, choisir dans X3D
FILES le fichier orbimol_model.wrl
Connectez-vous
sur http://www.shapeways.com/ et créez un compte. Dans UPLOAD puis SELECT FILE, charger le fichier créé à l’étape
précédente.

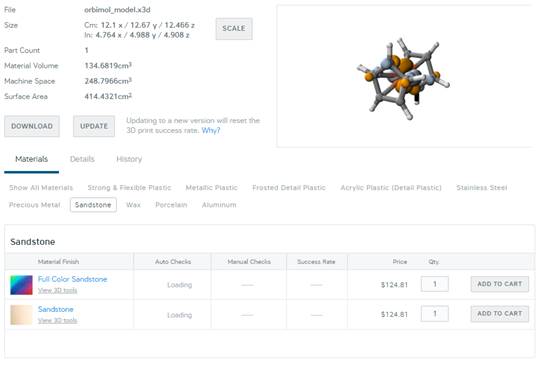

Pour diminuer/augmenter
la taille de l’objet 3D (et donc le coût de l’impression 3D), cliquer sur SCALE.
Enfin pour
choisir une impression 3D couleur, prendre FULL COLOR SANDSTONE comme choix.
Et voici le résultat final !
